收送板系列

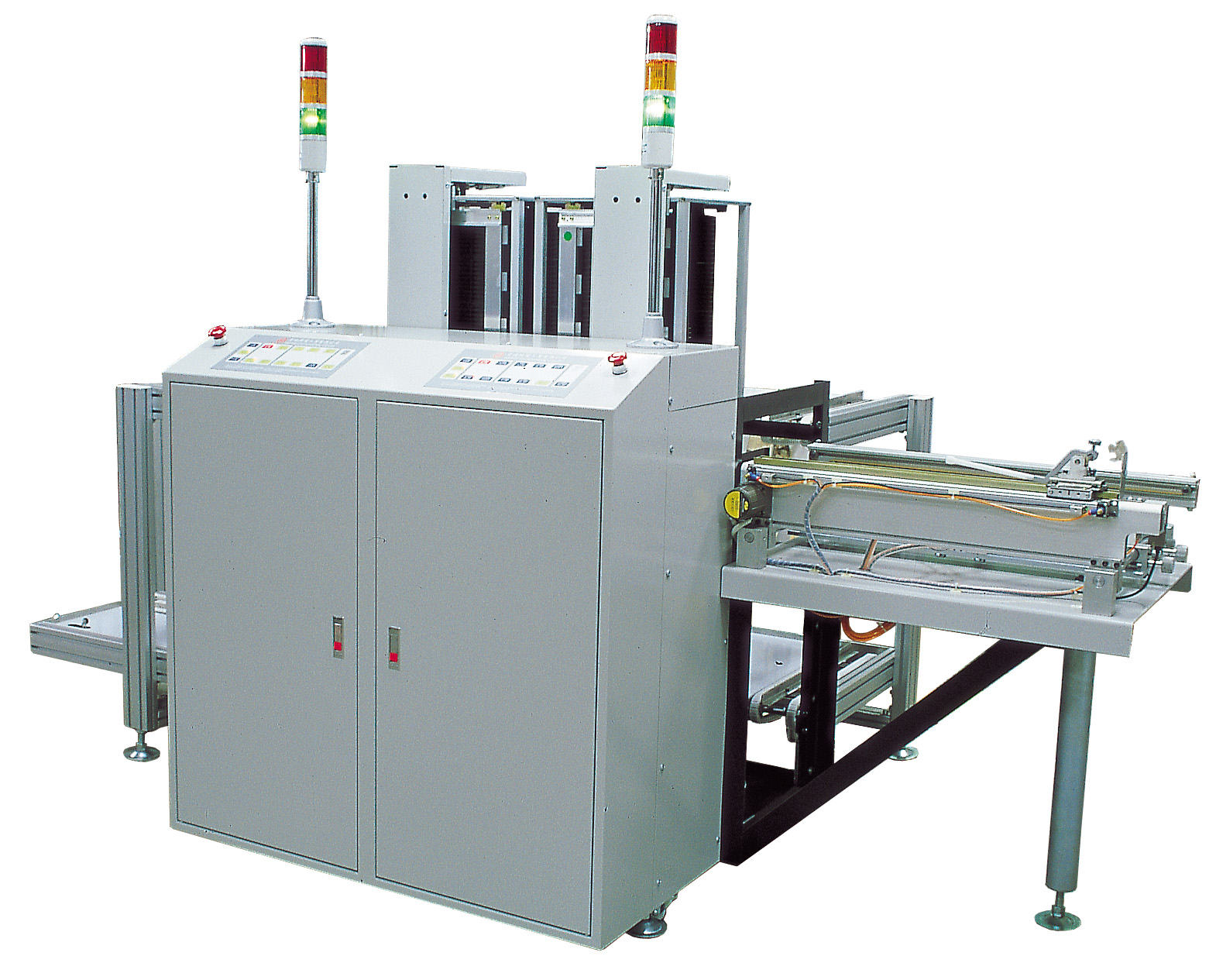

全自動緩衝收送儲板機

AUTOMATIC PCB DOUBLE UNLOADER

特點:

  • 可銜接檢測機後,以識別OK板與NG板.
  • 雙收板機整合功能於同一部機台,可節省體積與空間且密度高.
  • 輸送軌道以鋁擠型一體成型製作,不易變型.
  • 當OK板時可置放於第一區MAGAZINE,NG時可置放於第二區MAGAZINE,可避免誤動作.
  • 機台中間裝有感應SENSOR,可避免誤動作.
  • 可銜接不同廠牌測試機.



規格表 Specification

機型 Model YX-21DBU
總電源 Power AC 1￠ 220V 50/60Hz 600W 3A
機台尺寸 Dimension L2530*W1540*H1140(mm)
作業高度 Operate High 900mm±20mm
基板尺寸 Board L50~350 W50~250 H0.8~2.0(mm)
氣壓 Air Source 5Kg/C㎡
機身重量 Weight 約500KG
方向 Direction 由左至右(L→R)或由右至左(R→L)
料架數 Magazine 2 set(OK) & 2 set(NG)
基板間距 PCB Pitch 10~40mm(4 LEVEL)
送板時間 Lead Time 0~5sec
